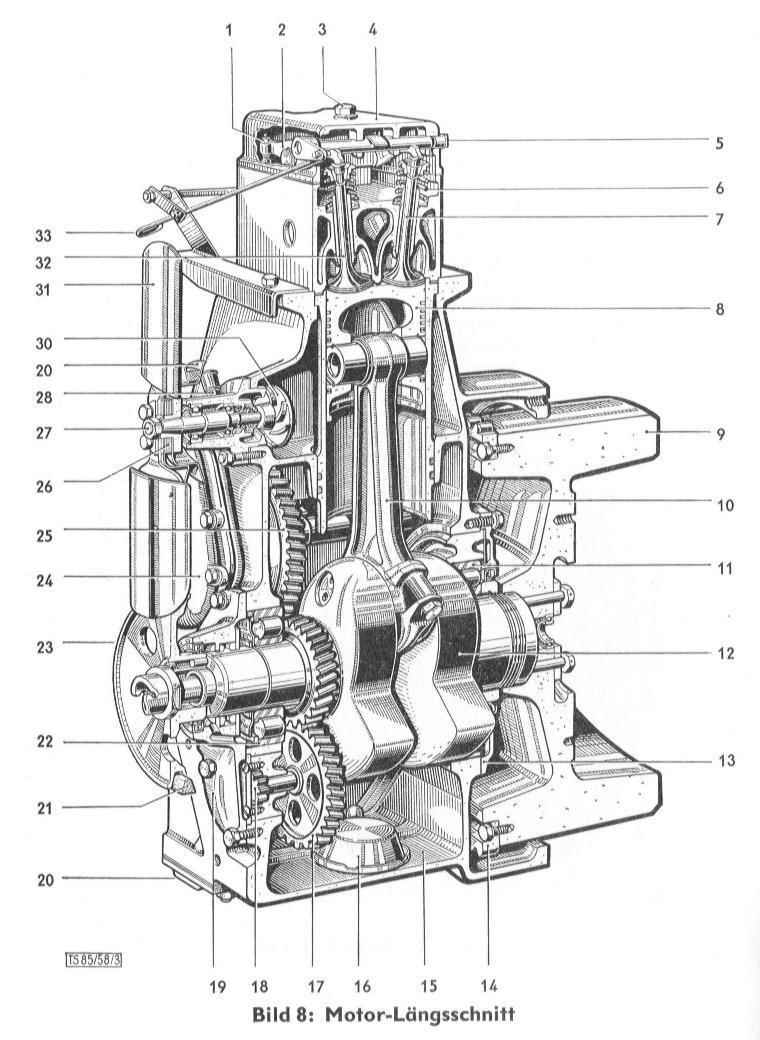

Bild 8 :  Motor - Längsschnitt

  1  Gegenmutter zur Ventileinstellschraube
  2  Kipphebel
  3  Zylinderkopfdeckel
  4  Feder zur Dekompressorwelle
  5  Dekompressorwelle
  6  Ventilfeder
  7  Auslassventil
  8  Kolben
  9  Schwungrad
10  Pleuelstange
11  Hinteres Rollenlager zur Kurbelwelle
12  Kurbelwelle
13  Hinterer Deckel mit Simmerring
14  Anlasszahnkranz
15  Motorgehäuse
16  Ölsieb
17  Zahnrad zum Ölpumpenantrieb
18  Treibendes Ölpumpenzahnrad
19  Vorderer Deckel zum Motorgehäuse
20  Unterer Deckel zum Motorgehäuse
21  Keilriemen
22  Vorderes Rollenlager zur Kurbelwelle
23  Riemenscheibe auf der Kurbelwelle
24  Reglerdeckel
25  Nockenwellenrad
26  Einstellscheiben
27  Wasserpumpenwelle
28  Staufferbuchse zur Wasserpumpe
29  Riemenscheibe auf der Wasserpumpe
30  Wasserpumpenrad
31  Ventilator
32  Einlassventil
33  Betätigungsgestänge zum Dekompressor

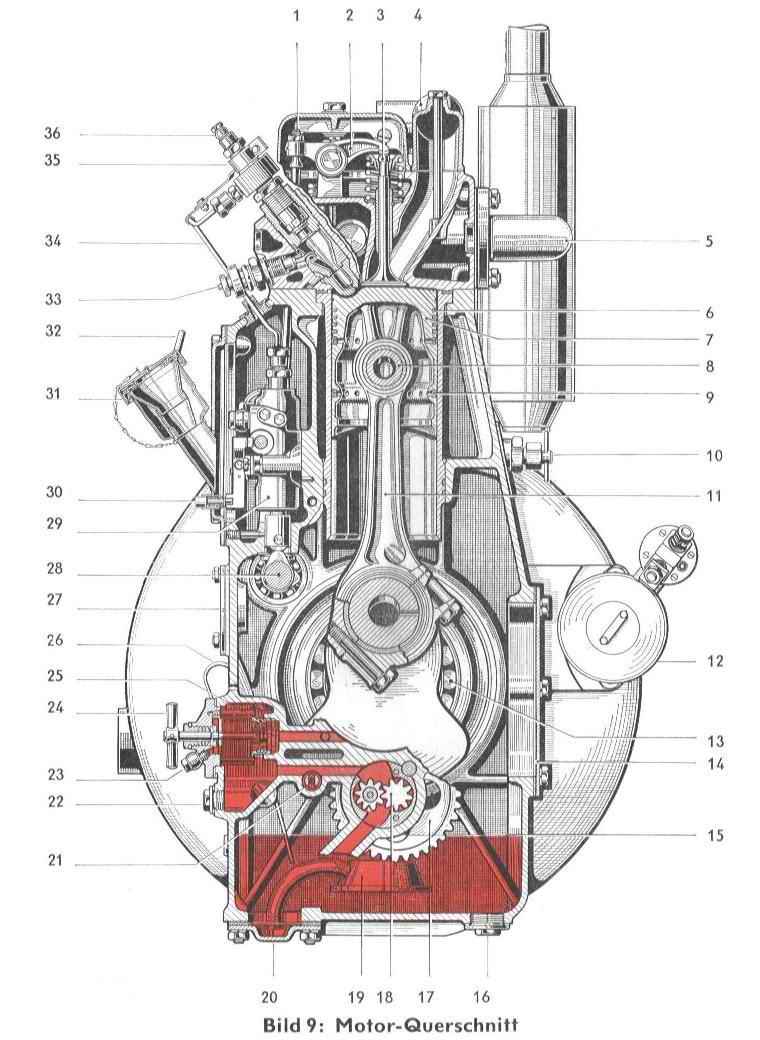

Bild 9 :  Motor - Querschnitt

  1  Ventileinstellschraube
  2  Kipphebel
  3  Einlassventil
  4  Ansaugkrümmer
  5  Auspuffrohr
  6  Verdichtungsring
  7  Kolben
  8  Kolbenbolzen
  9  Ölabstreifring
10  Wasserablaßschraube
11  Pleuelstange
12  Anlasser
13  Rollenlager zur Kurbelwelle
14  Seitlicher Deckel
15  Niveau des Öles im Motorgehäuse
16  Ölablaßschraube
17  Ölpumpenantriebsrad
18  Zahnrad auf der Ölpumpenwelle
19  Ölsieb
20  Unterer Deckel
21  Überdruckventil
22  Schlammablaßschraube zum Ölspaltfilter
23  Ölleitungsanschluss
24  Knebel zum Ölspaltfilter
25  Bandfeder zum Umgehungsventil
26  Ölmeßstab
27  Deckel zur Öffnung für Betriebsstundenzähler
28  Nockenwelle
29  Einspritzpumpe
30  Druckknopf zur Starthilfe
31  Verschlussdeckel
32  Anschlussrohr am Öleinfüllstutzen zum Ölbadluftfilter
33  Glühkerze
34  Einspritzleitung
35  Düsenhalter
36  Anschluss zur Leckölleitung

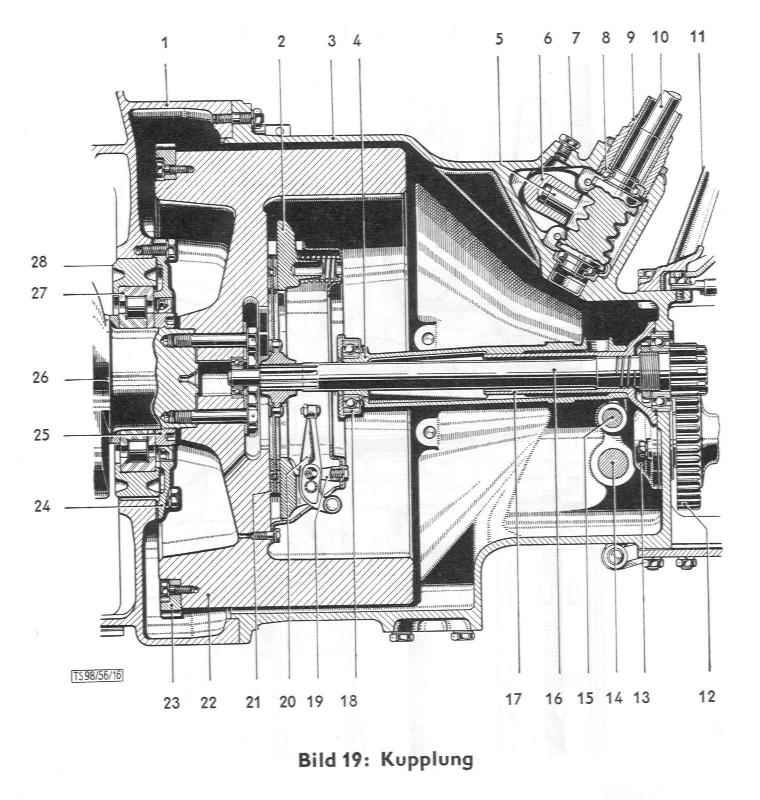

Bild 19 :  Kupplung

  1  Motorgehäuse
  2  Kupplungsdruckplatte
  3  Getriebegehäuse
  4  Ausrückmuffe
  5  Lenksegment
  6  Lenkstockhebelwelle
  7  Öleinfüllschraube zur Lenkung
  8  Kugellager
  9  Lenkstockrohr
10  Lenksäule
11  Bremsfußhebel
12  Zahnrad auf der Vorgelegewelle
13  Verschlussdeckel zur Vorgelegewelle
14  Bremshebelwelle
15  Kupplungsausrückwelle
16  Kupplungswelle
17  Lagerdeckel zur Kupplungswelle
18  Kugellager
19  Lager zum Ausrückhebel
20  Ausrückhebel zur Kupplung
21  Mitnehmerscheibe
22  Schwungrad
23  Anlasszahnkranz
24  Hinterer Deckel zum Motorgehäuse
25  Gewindering zur Kurbelwelle
26  Kurbelwelle
27  Zylinderrollenlager
28  Lagerbüchse zum Rollenlager

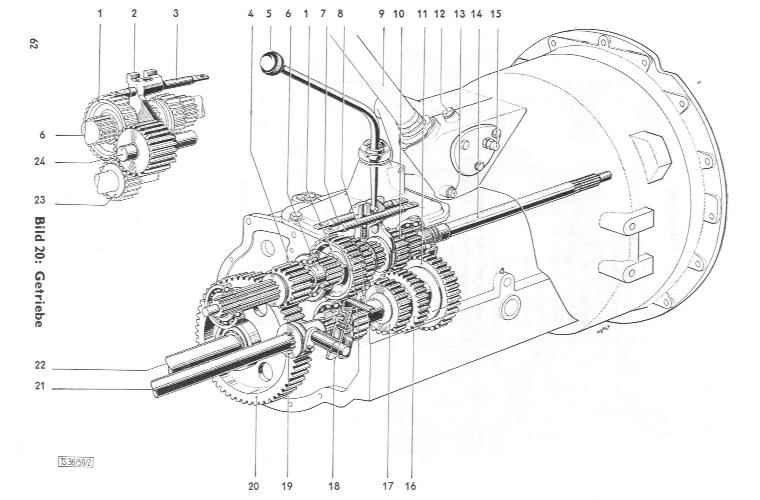

Bild 20 :  Getriebe

  1  Schiebrad auf Hauptwelle für 1. und 2. Gang
  2  Schaltgabel für Rücklauf
  3  Schaltstange für Rücklauf
  4  Kleines Antriebsrad auf der Hauptwelle
  5  Getriebeschalthebel
  6  Getriebe - Hauptwelle
  7  Schaltstange für 3. und 4. Gang
  8  Schaltstange für 1. und 2. Gang
  9  Lenksäulenrohr
10  Schieberad auf der Hauptwelle für 3. und 4. Gang
11  Antriebsrad der Vorgelegewelle
12  Öleinfüllschraube zum Lenkgehäuse

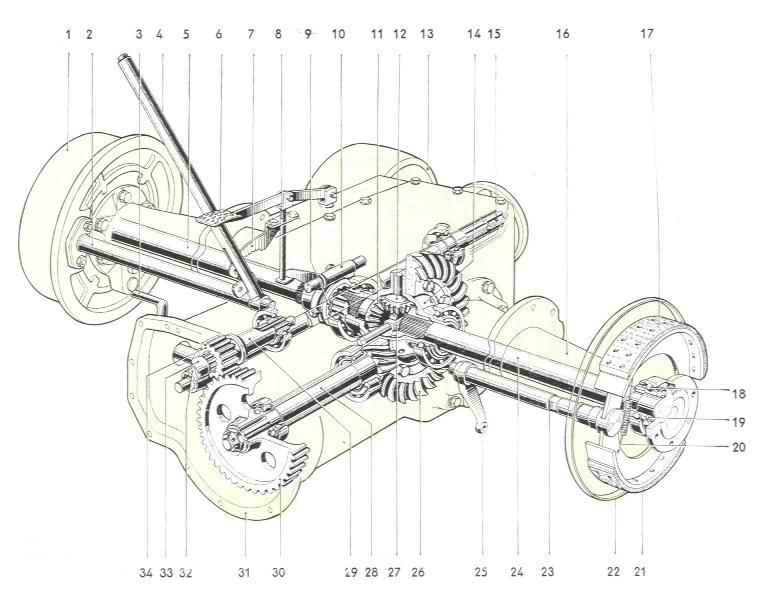

Bild 22 :  Hinterachse

  1  Bremstrommel rechts
  2  Bremswelle rechts
  3  Schalthebel zur Zapfwellenschaltung
  4  Handbremshebel
  5  Hinterachswelle rechts
  6  Pedal zur Differentialsperre
  7  Zahnsegment zum Handbremshebel
  8  Druckstange zur Differentialsperre
  9  Schiebemuffe zur Differentialsperre
10  Schaltgabel zur Differentialsperre
11  Grosses Ausgleichskegelrad
12  Kleines Ausgleichskegelrad

13  Riemenscheibe
14  Differentialgehäuse
15  Zapfwelle
16  Hinterachstrichter rechts
17  Obere Bremsbacke

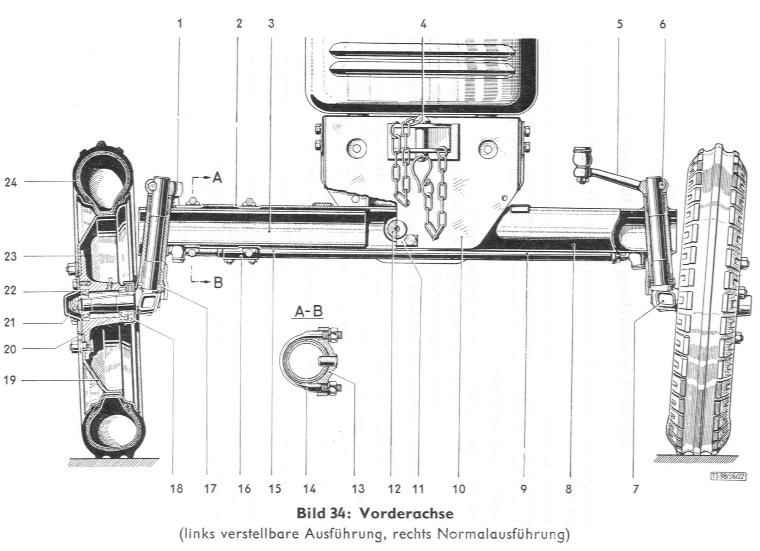

Bild 34 :  Vorderachse

  1  Lenkhebel zum Achsschenkel
  2  Mittelstück zur verstellbaren Vorderachse
  3  Achsstummelrohr zur verstellbaren Vorderachse
  4  Vordere Anhängekupplung
  5  Doppellenkhebel zum Achsschenkel
  6  Keilbolzen
  7  Achsschenkel
  8  Vorderachsrohr
  9  Spurstange
10  Lagerbock zur Vorderachse
11  Sicherung zum Vorderachslagerbolzen
12  Vorderachslagerbolzen

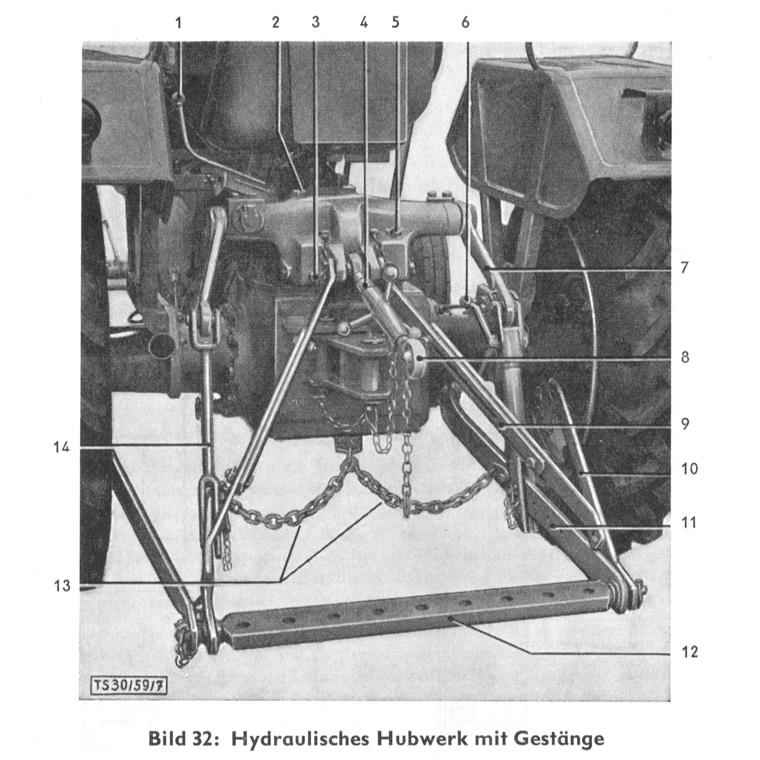

Bild 32 :  Hydraulisches Hubwerk mit Gestänge

  1  Handhebel
  2  Entlüftungsnippel
  3  Ölablassschraube
  4  Spannrohr  ( oberer Lenker )
  5  Öleinfüllschraube
  6  Verstellbare Hubgabel
  7  Hebel zum Hubwerk rechts
  8  Auge zum Spannrohr
  9  Innere Stützstrebe
10  Äußere Stützstrebe
11  Rechte Zugstrebe  ( unterer Lenker )
12  Ackerschiene
13  Kette zum Hubwerksgestänge
14  Hubgabel
